一、4米与6米监控立杆基础是多大？
监控立杆及其主要构件结构装配的质量应满足下列要求：
监控立杆及其主要构件高度允许偏差±200mm；
监控立杆及其主要构件截面尺寸允许偏差±3mm；
监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；
监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；
监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

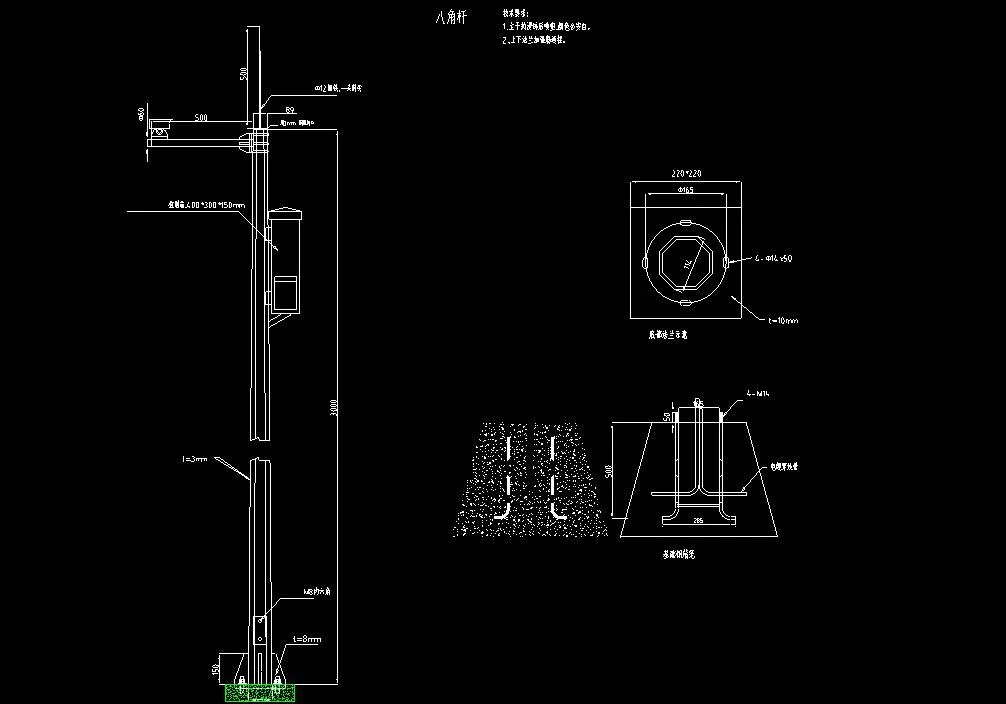

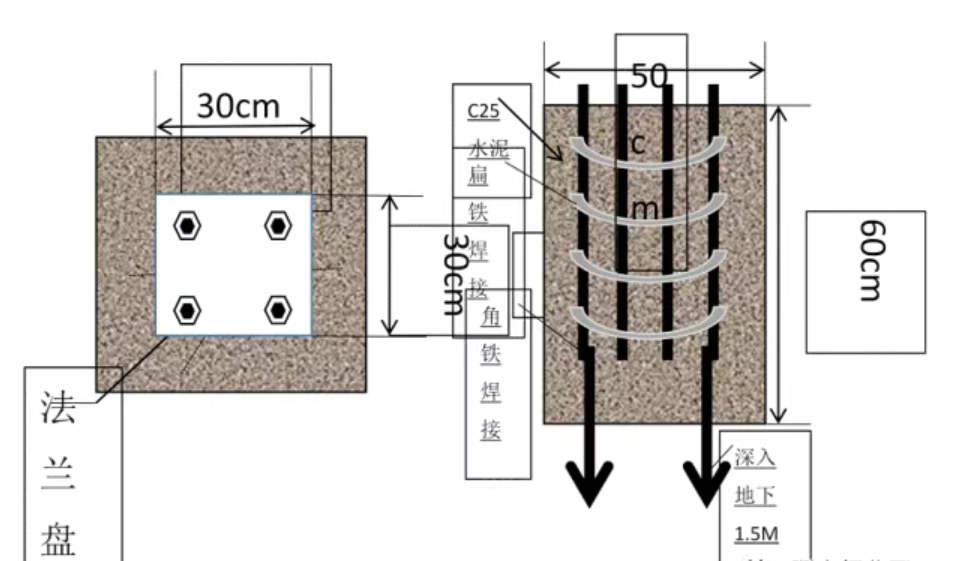

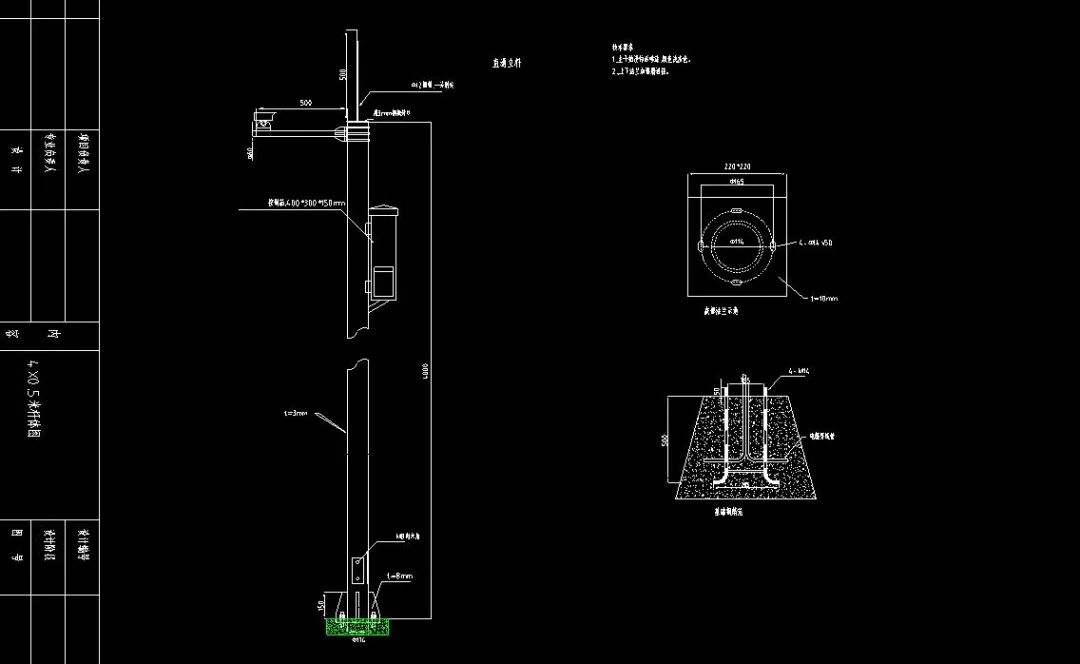

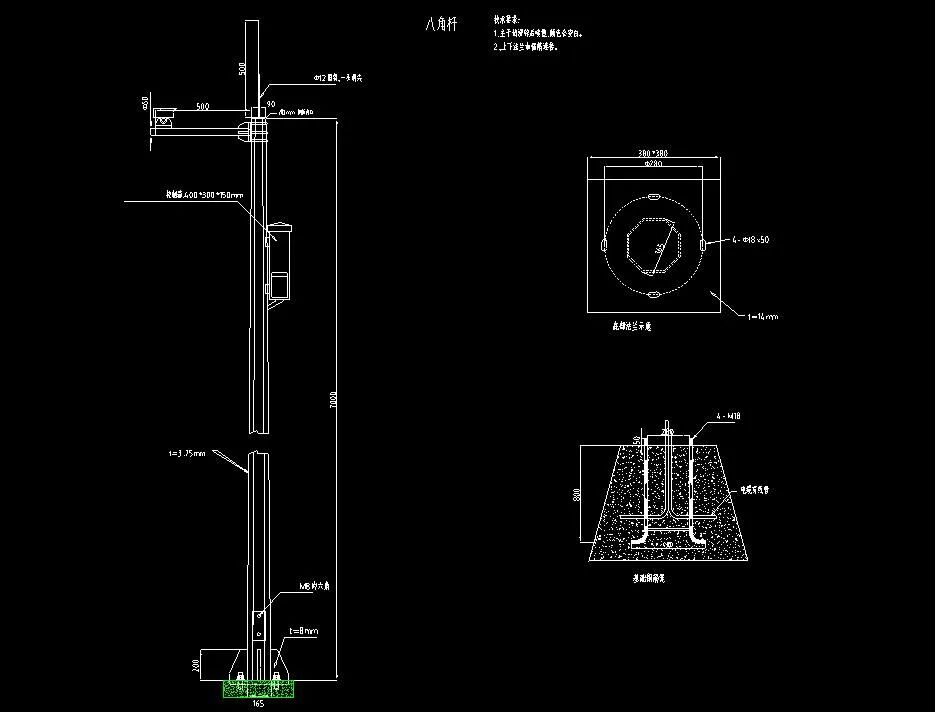

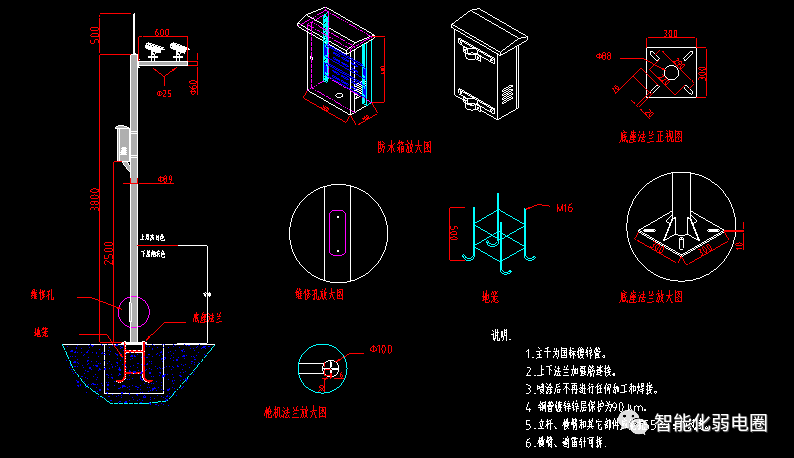

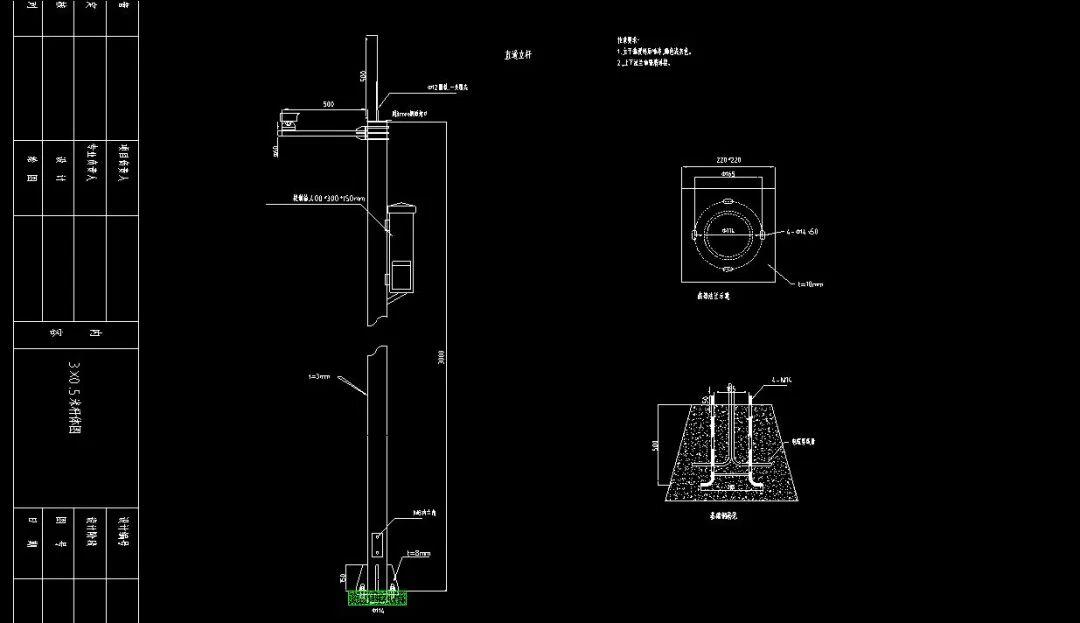

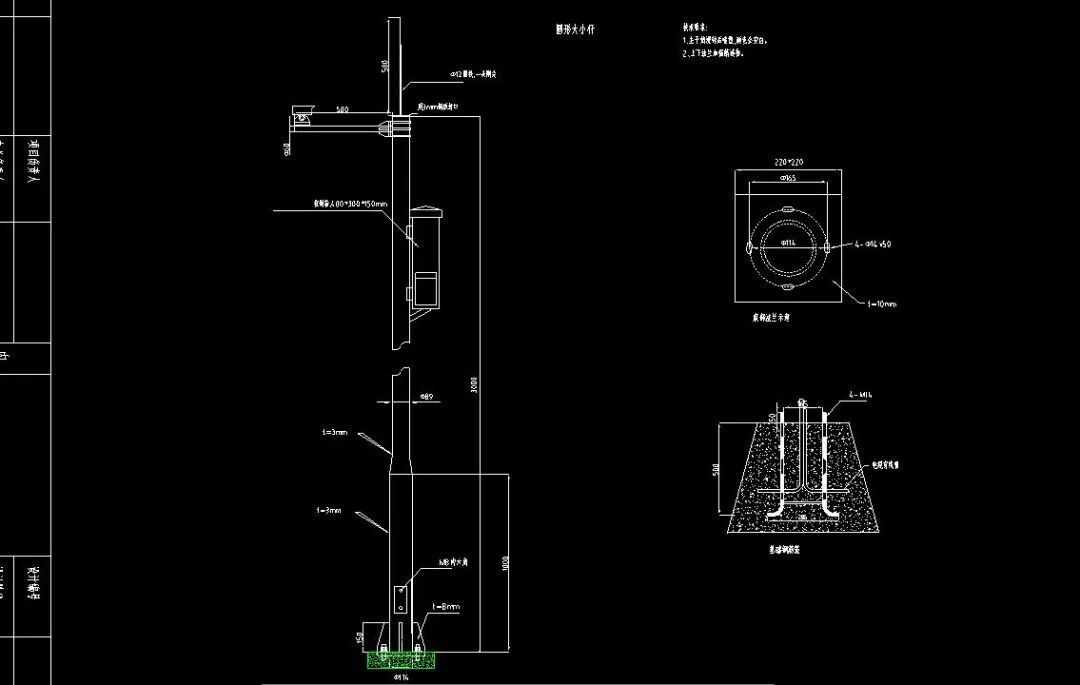

一、4米监控立杆基础设计图
采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m*0.3m*0.6m，灌浇水泥尺寸不小于0.5m×0.5m×0.6m。

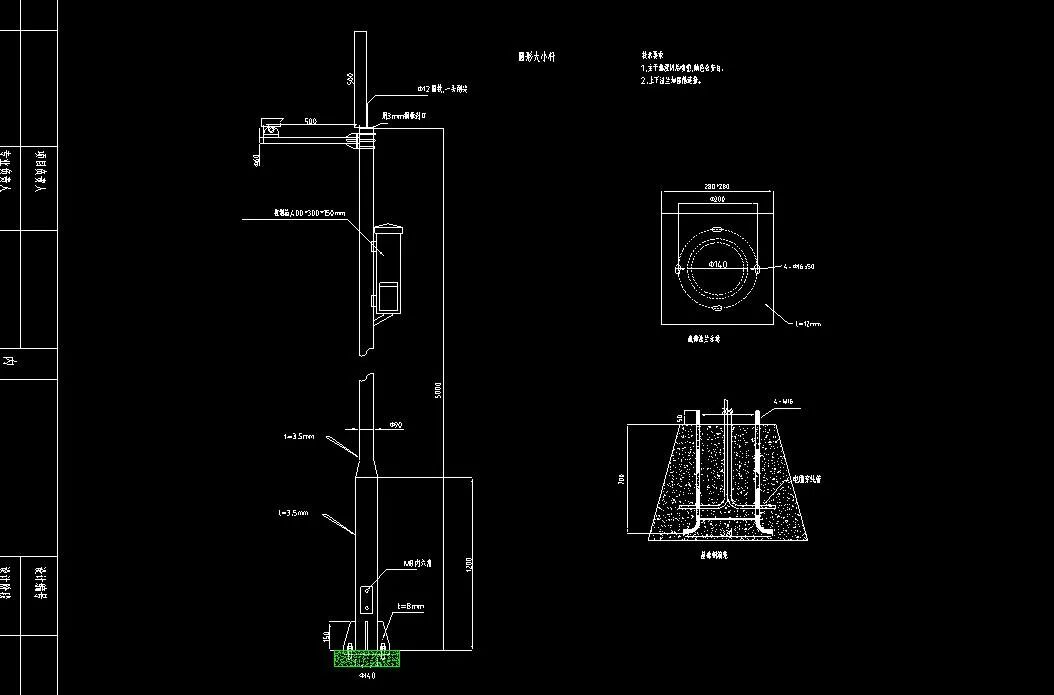

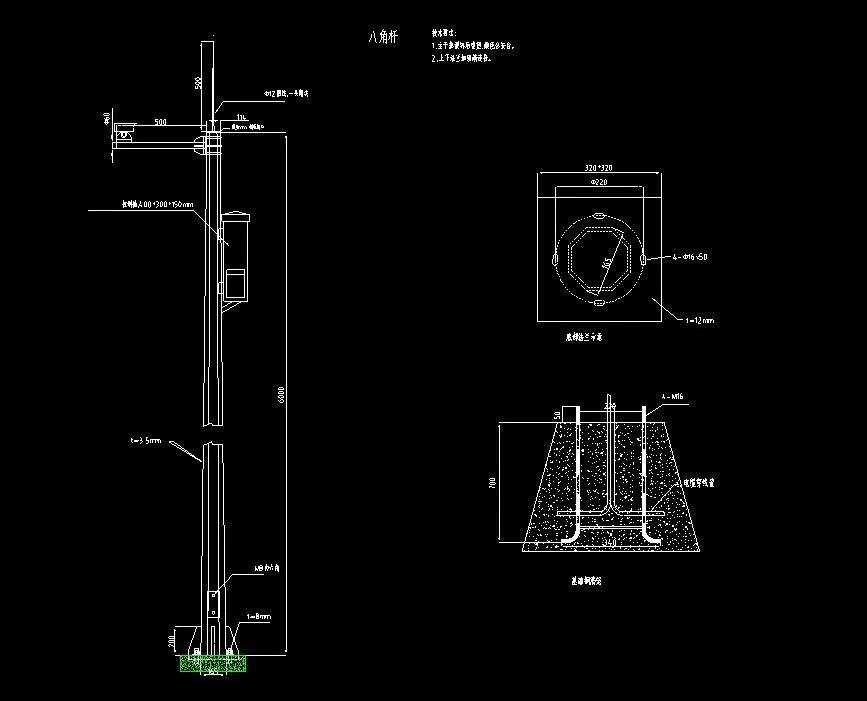

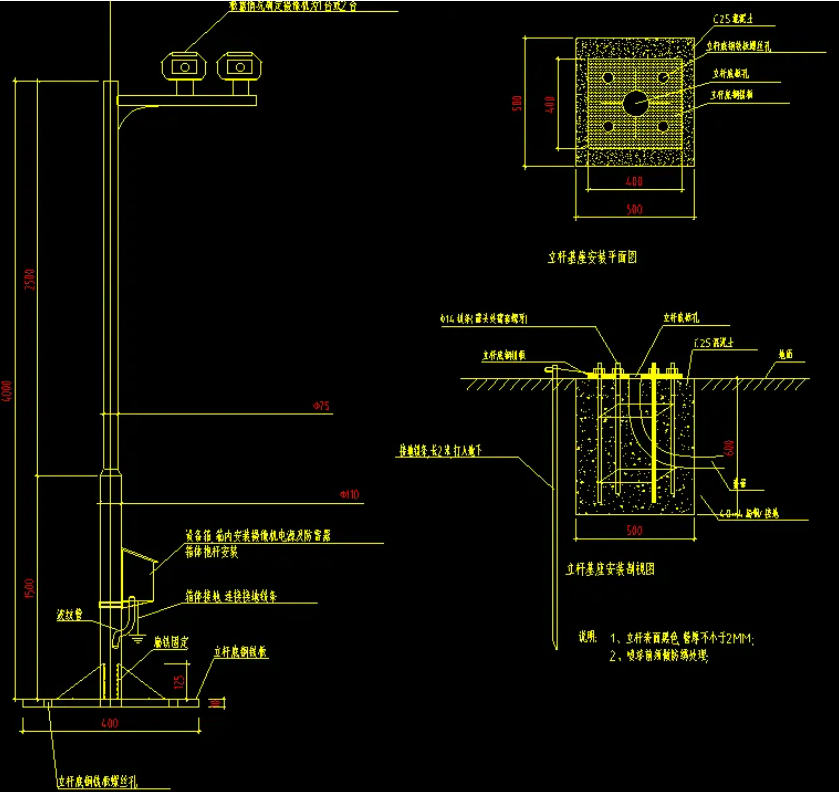

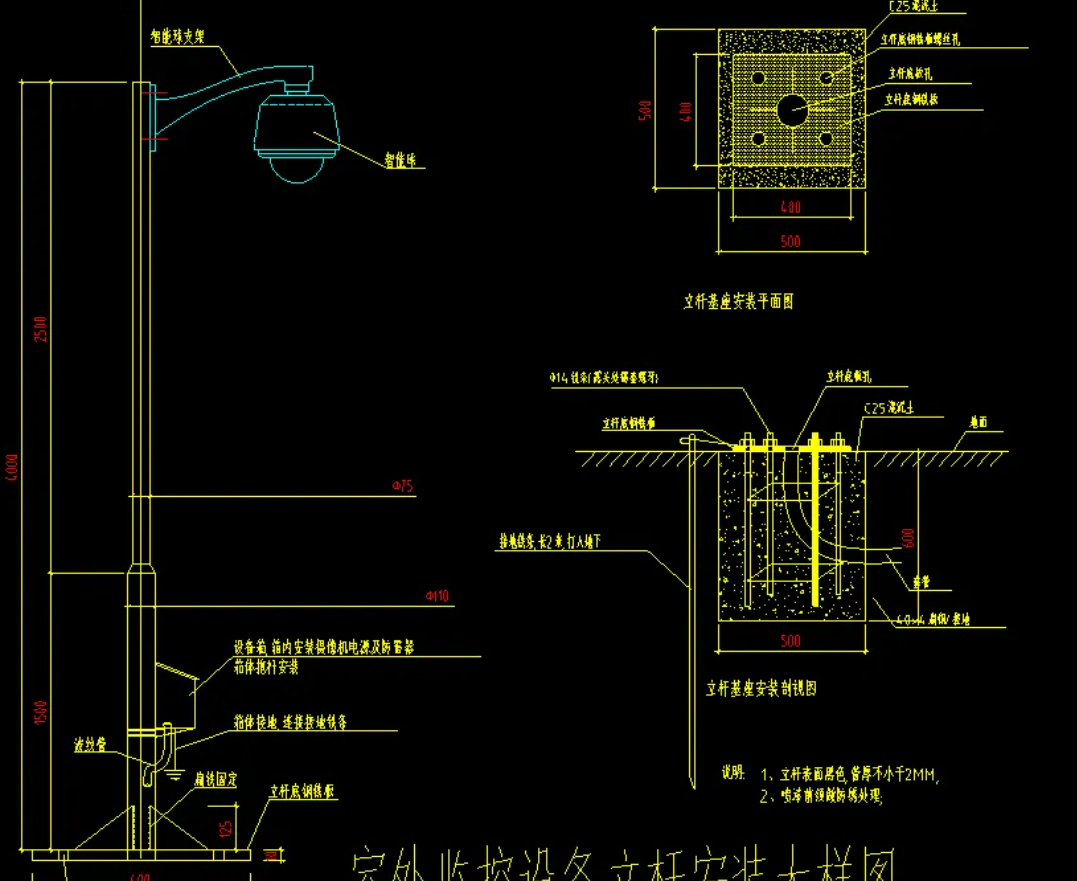

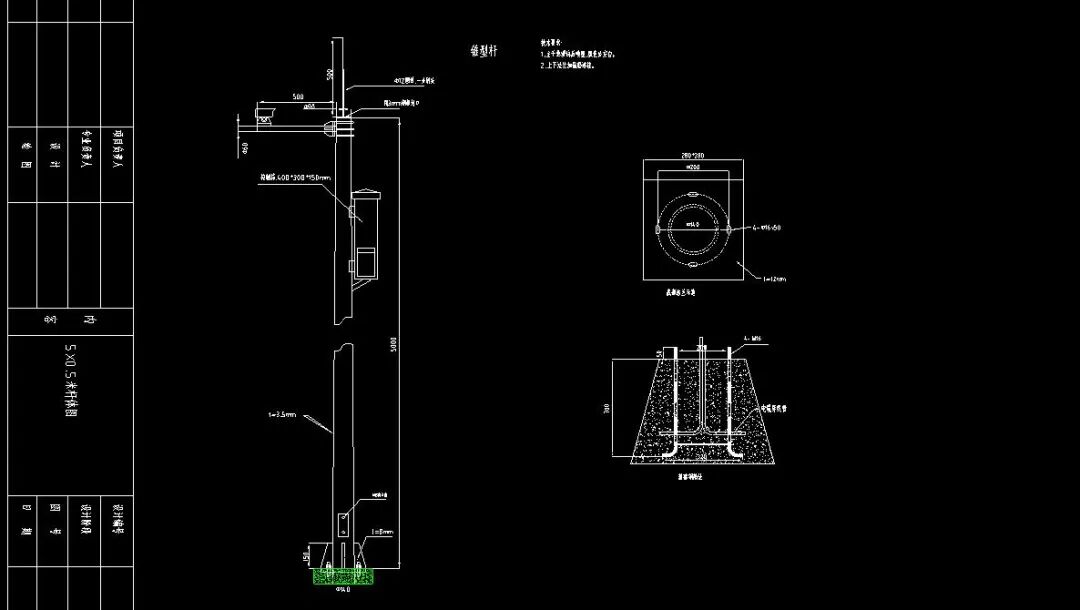

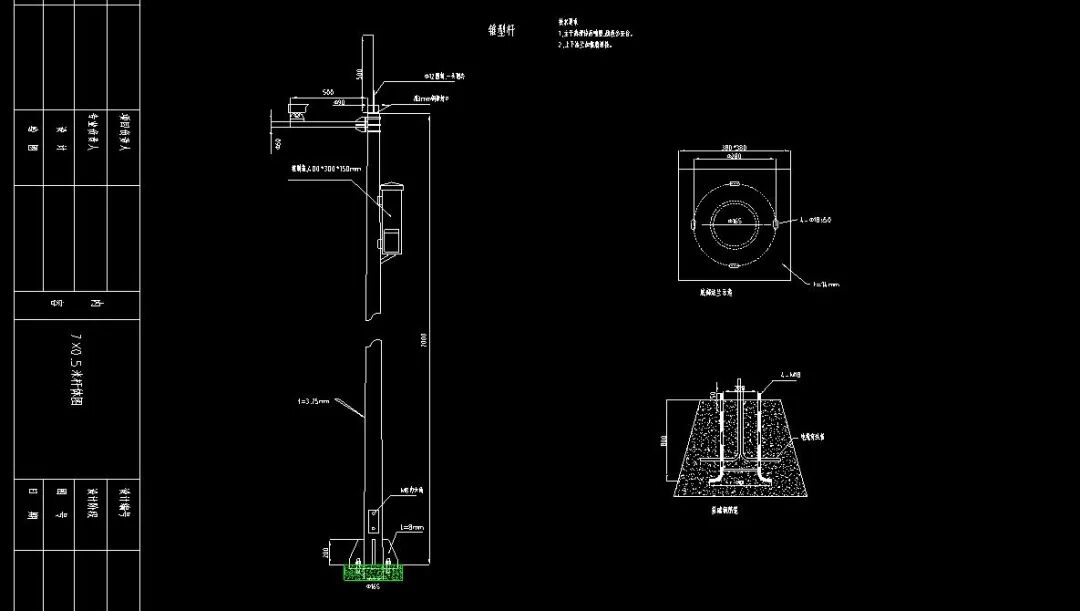

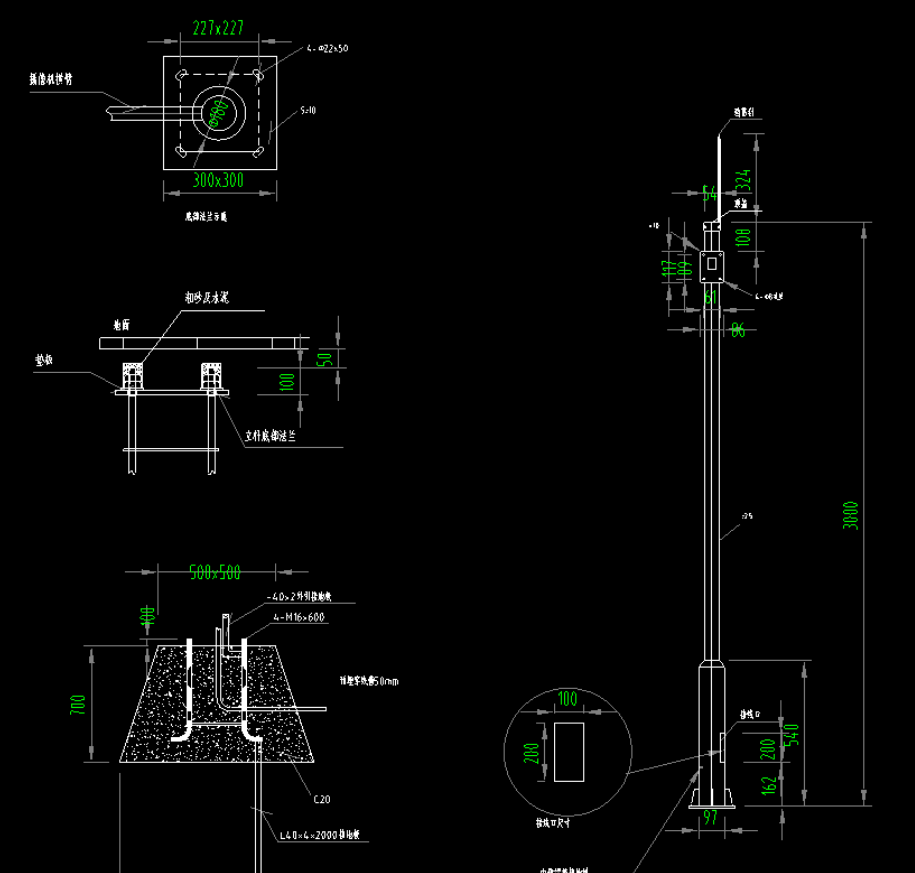

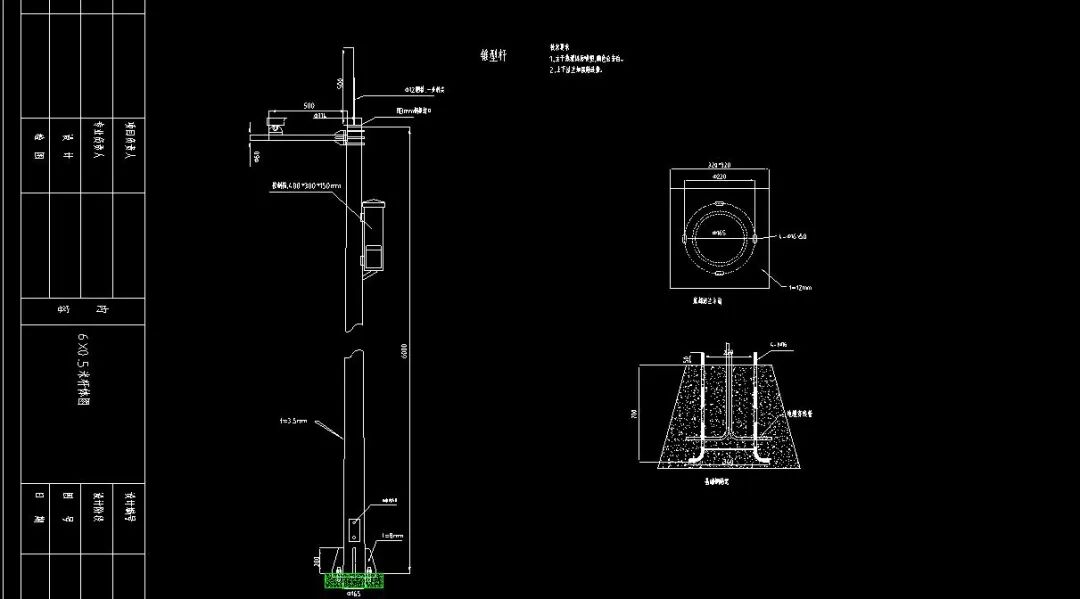

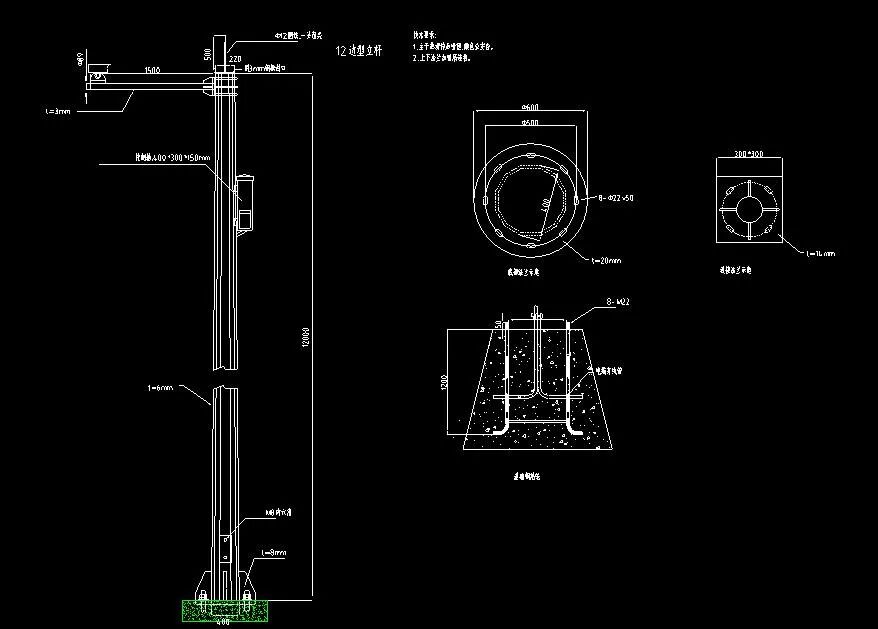

二、6米监控立杆基础设计图

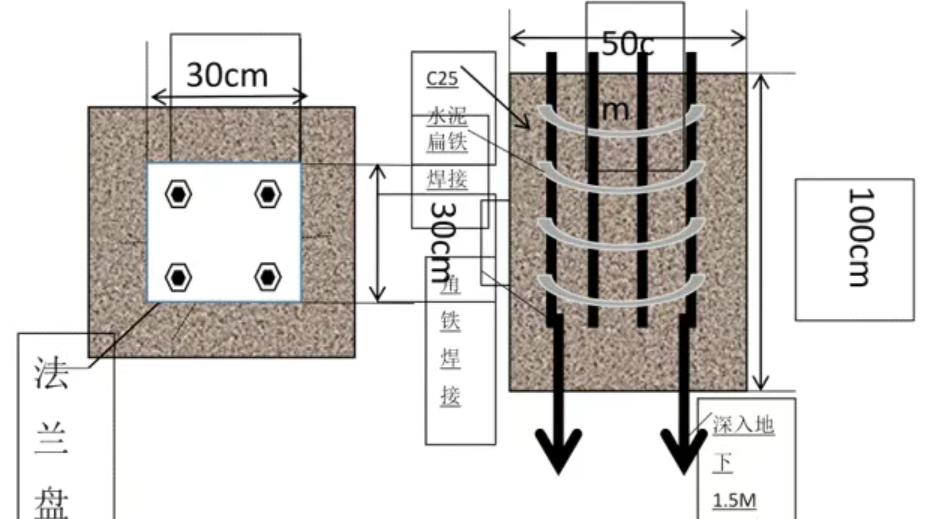

4至6米立杆预埋件尺寸不小于0.3m*0.3m*0.8m，灌浇水泥基础尺寸不小于0.5m×0.5m×1.0m。如图所示：

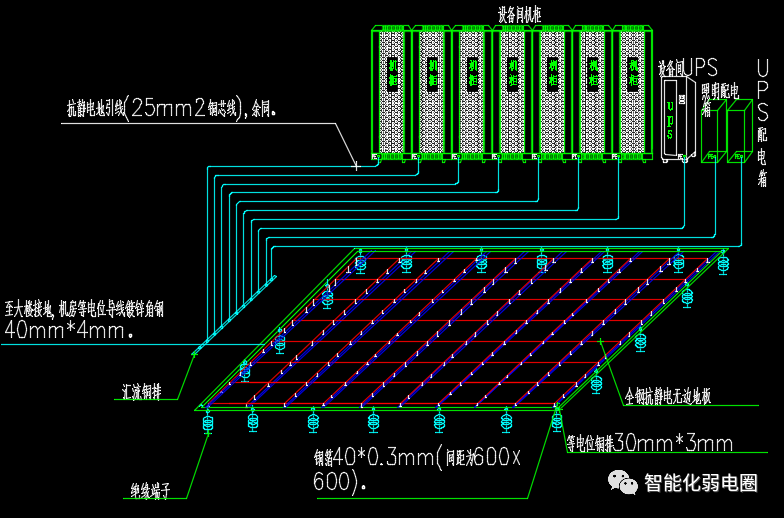

二、接地电阻测试要求
接地电阻测试要求：
a.交流工作接地，接地电阻不应大于4Ω；
b.安全工作接地，接地电阻不应大于4Ω；
c.直流工作接地，接地电阻应按计算机系统具体要求确定；
d.防雷保护地的接地电阻不应大于10Ω；
e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

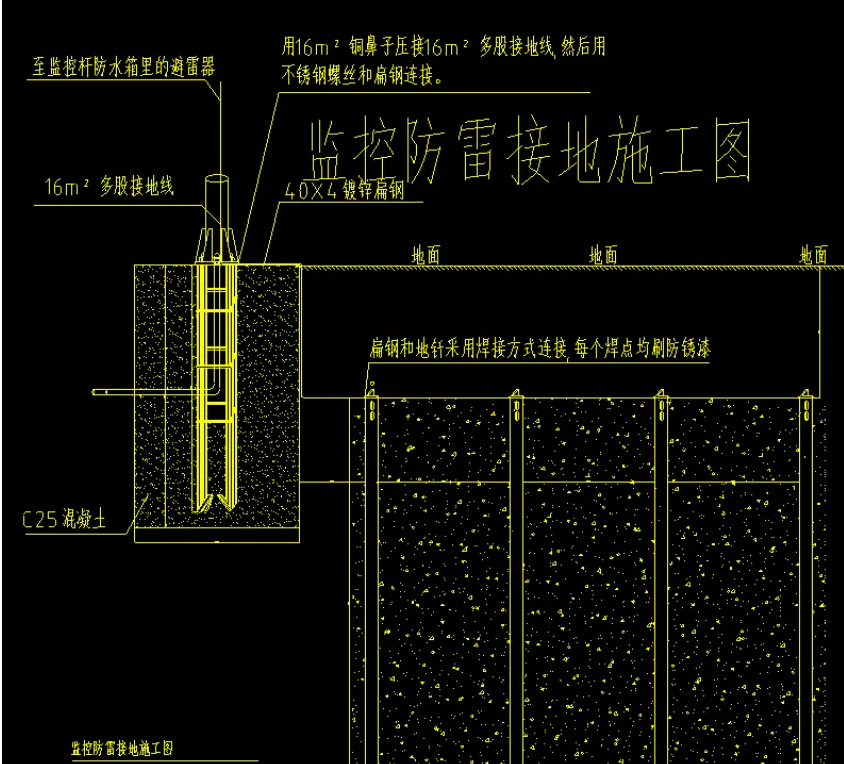

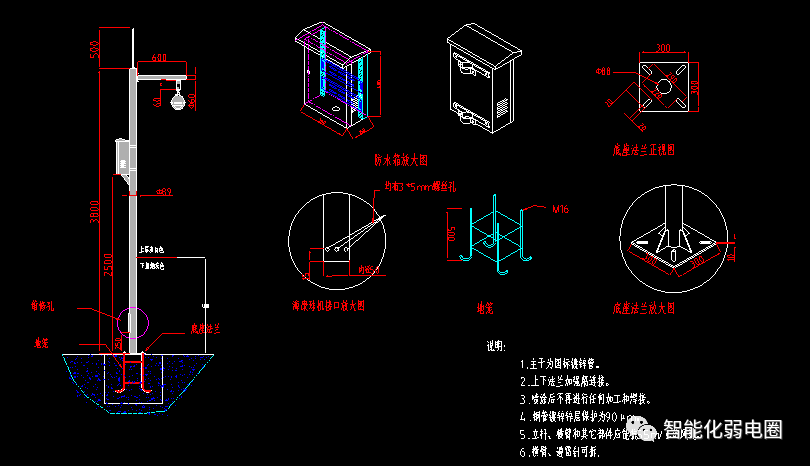

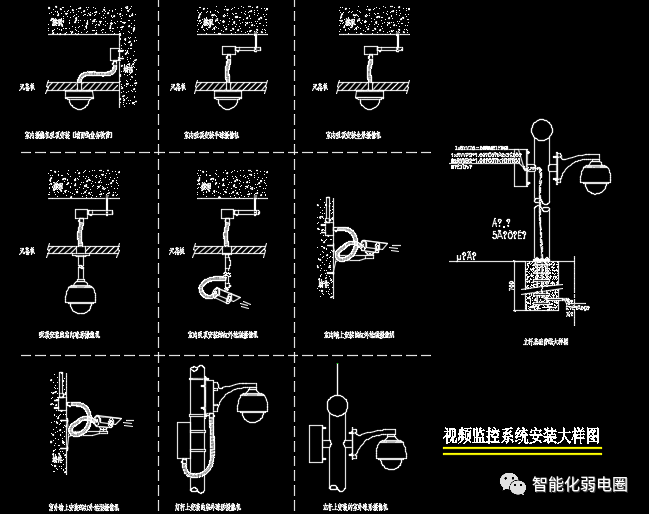

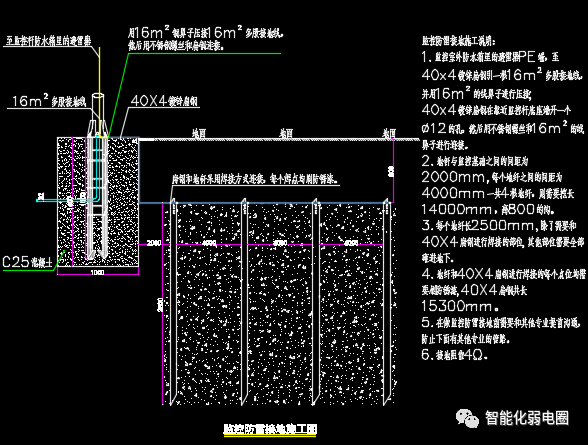

附立杆防雷接地大样图！

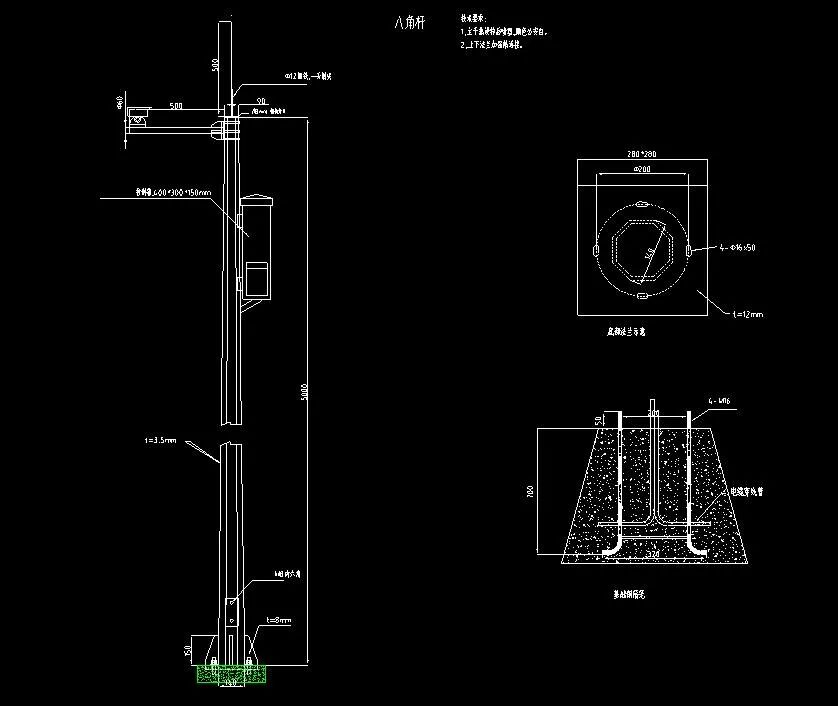

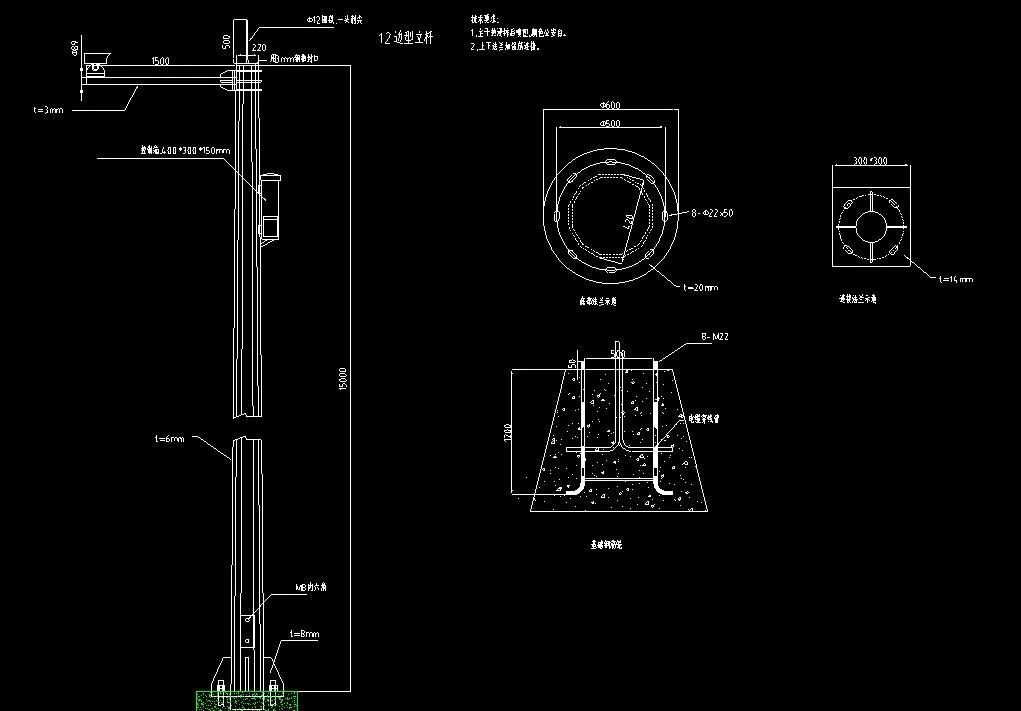

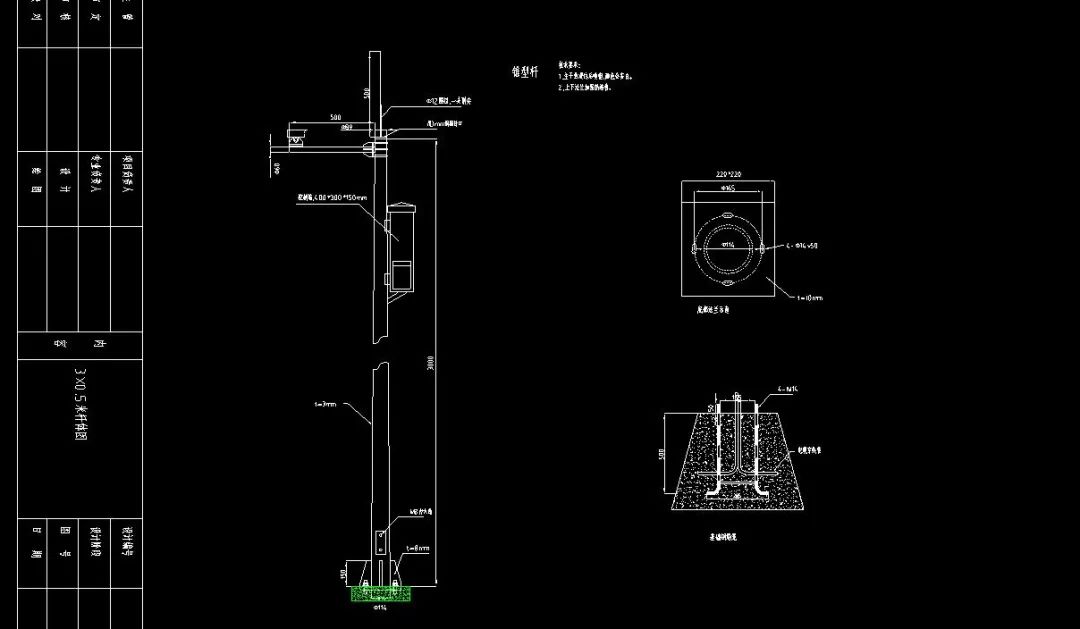

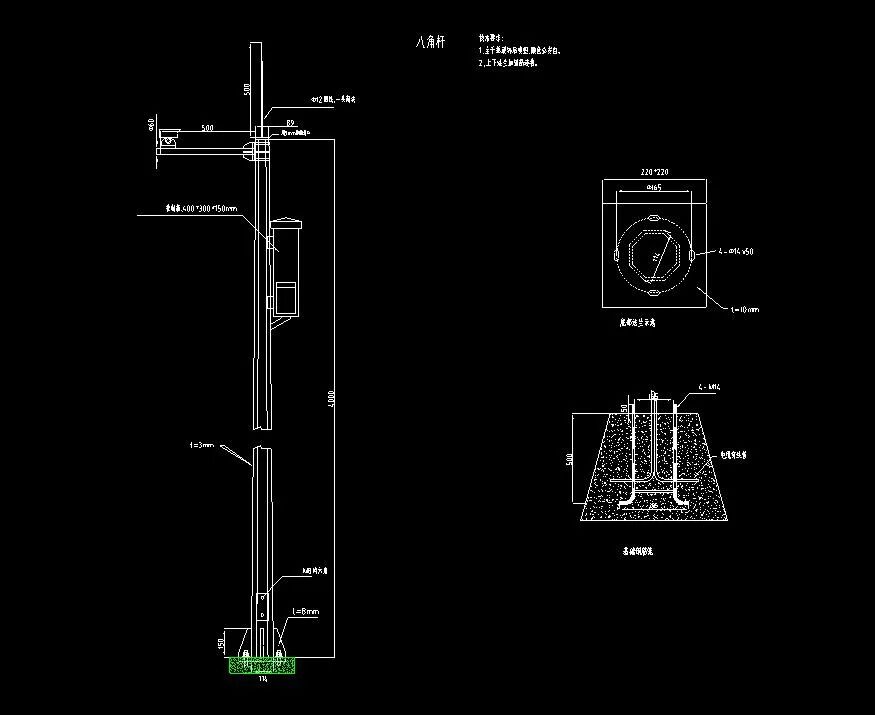

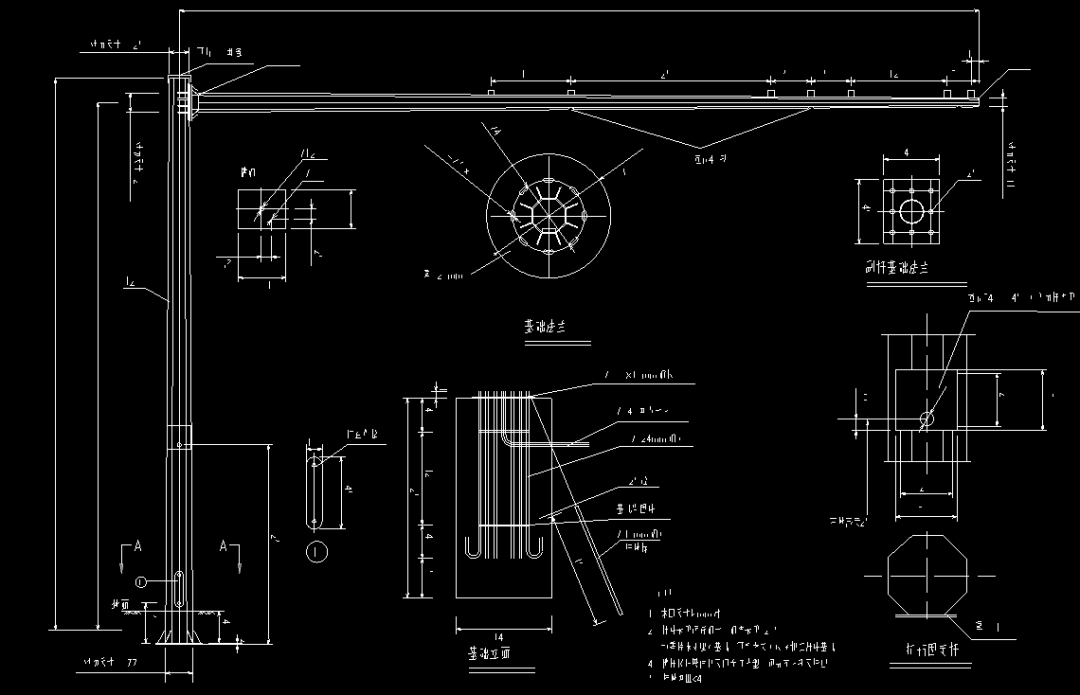

立杆大样图-1

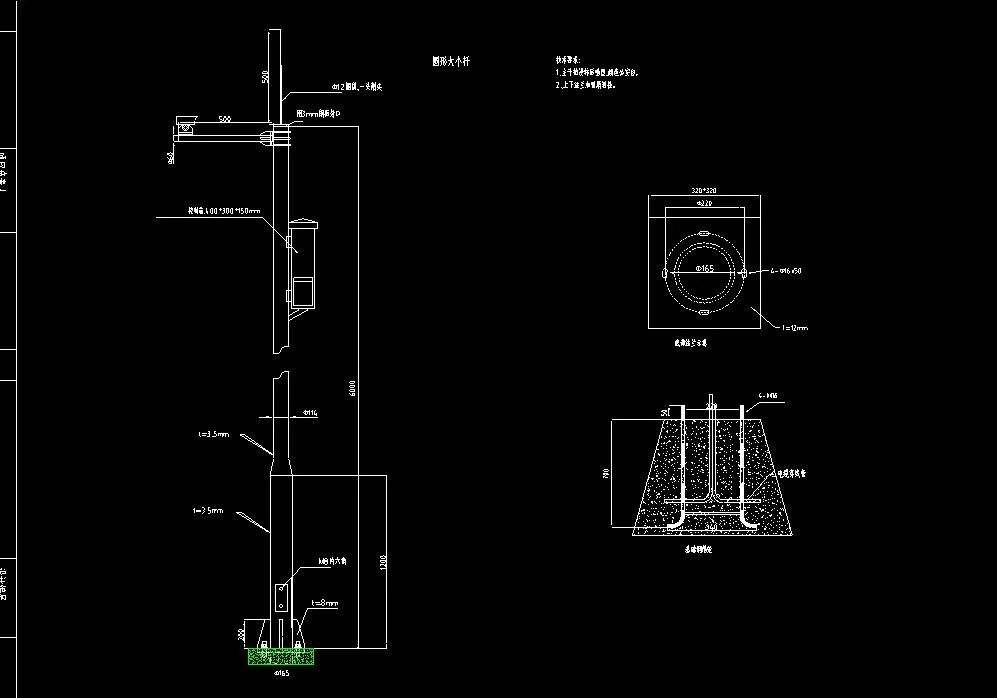

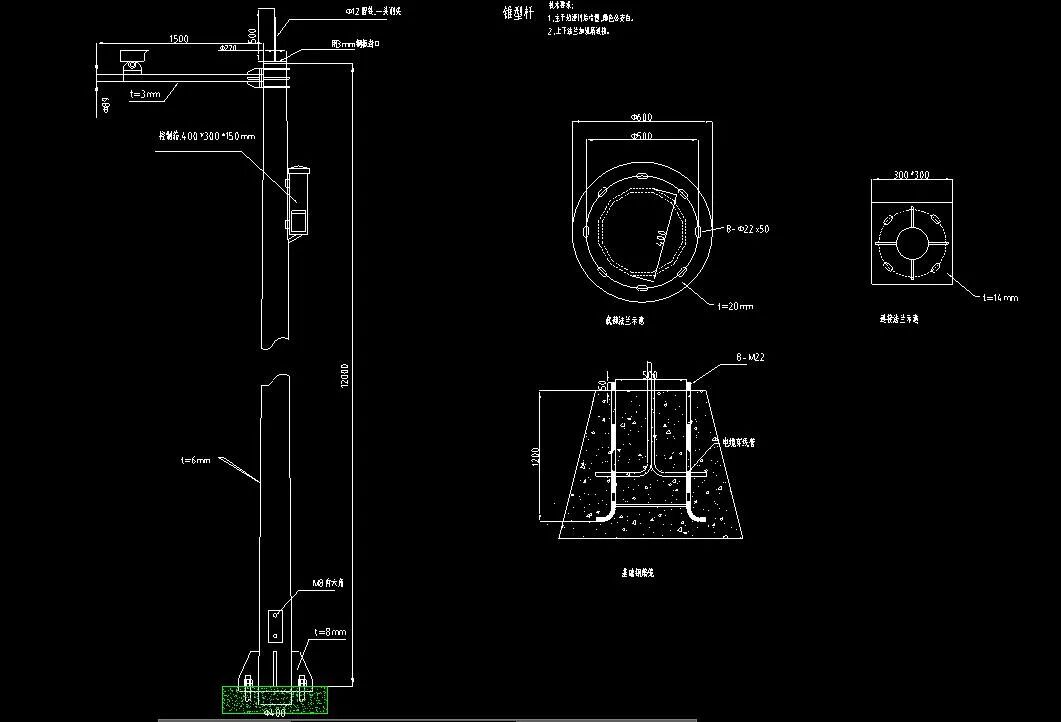

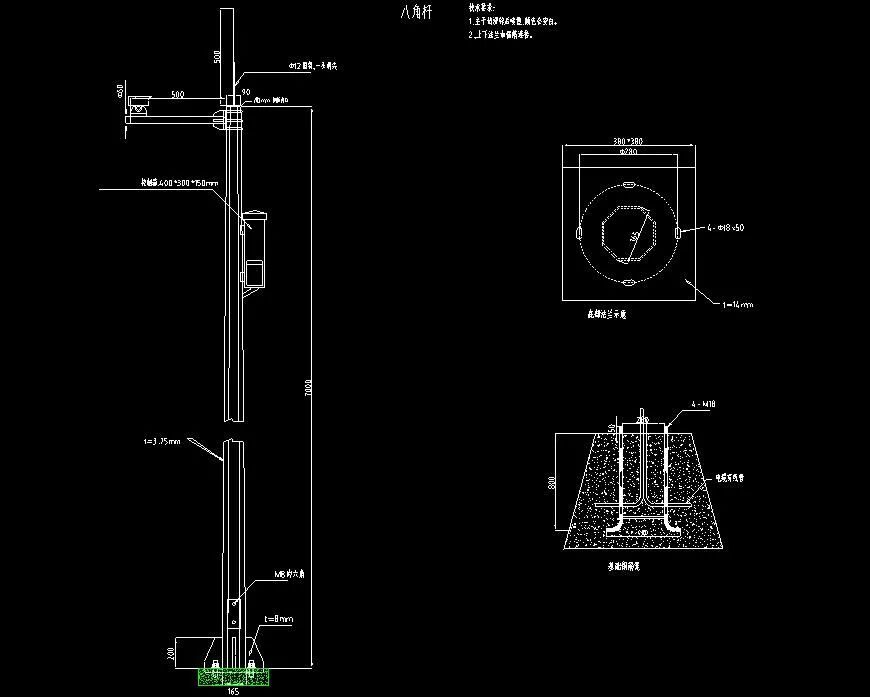

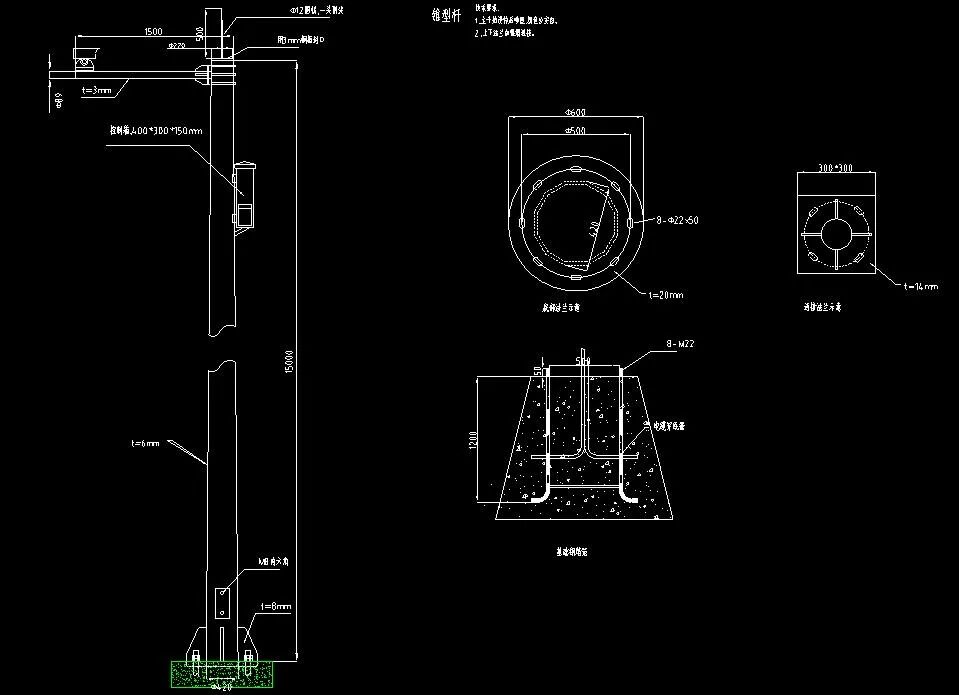

立杆大样图-2
