弱电项目用多少网线？这些算量的方法，太实用了

一个布线的项目如何算工程量？如何算设备材料的用量？这些问题在弱电项目中经常会遇到，在智能化工程做之前，做好充足的预算是很重要的，本期我们来对项目布线算法做一个总结，这里有些经验，供大家参考。南京监控维修-南京监控安装-南京道闸维修-南京门禁维修-南京电子围栏维修-南京万恒智能科技有限公司 www.njwanheng.com

1、线缆的计算：

　L = 1.1 × (LMAX(最大)+ LMIN(最小))/ 2 + 6

其中：

L：为平均每个信息点用线量。

LMAX：为最远的信息插座离楼层管理间的距离，

LMIN：为最近的信息插座离楼层管理间的距离，

6：为端对容差(主要考虑到施工时线缆的损耗、线缆布设长度误差等因素)，其中10%为备用余量。

一箱网线可布置的信息点数量 n=305 / L ( n 取整数，省去小数点后面的数字)

本工程使用线缆箱数：

线缆箱数 = 数据点总数量 / n*1.1（考虑到线材布放的损耗及留有一定的余量)

当然也可以使用电缆长总和来计算所需电缆箱数。

总共所需电缆箱数=各层电缆长总和/305米*1.1 (1.1考虑的是留有一定的余量）

注意：

总点数=数据+语音

还有一点请注意网线的数量一般为300米左右，不到305米，如果这个工程线缆数量比较大的时候，这个也有考虑。比如穿线设备端预留的线缆长度，也要综合考虑，这个也会根据你的施工队伍的整体施工工艺来判断。

2、模块的计算：为信息点的数量;

3、双口面板的数量：总点数/2;

4、48口配线架的计算：

总点数/48，如果有子配线间应分别计算，即各自覆盖的信息点数/48，然后相加。

5、机柜跳线：

从配线架跳接到交换机的跳线+交换机之间的级联线。

6、RJ45头：

(机柜跳线+工作站跳线)×2×1.1;

7、RJ45头护套：为RJ45头的数量;

8、三类大对数的数量：

从弱电井通过桥架到机房的距离+富裕量(大一些，因为大对数不能连接的);

9、110DW2-100FT配线架(2U)：一个为100对;

10、110过线槽：与110配线架的数量一致;

11、110背板(4U)：

110DW2-100FT配线架数量/2;

12、110C4连接块(每包10个)：
110DW2-100FT配线架为100对，即100部电话，它由四部分组成，每一部分为25对，即由5个C4连接块和1个C5连接块组成(5×4+1×5=25)，也就是说，100对大对数需要20个C4连接块和4个C5连接块。

13、电话跳线(盘/100米)：每根电话跳线需要1.5米。

14、RJ11头：

有电话的数量决定，如200部电话(200对大对数)需要200个RJ11头(另一端直接打在RJ11配线架上);

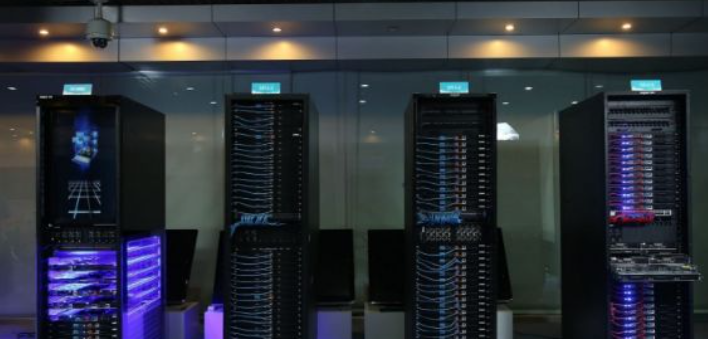

15、42U机柜能放多少设备：

计算48口配线架、线管理器，RJ11配线架、交换机、服务器等的高度(U);

例如：

某牌子42U标准机柜，能放的最多可达18台1U服务器。为什么是20台，1U服务器与1U服务器之间要留下散热的空间，同时机柜里面要放1台交换机，也需要2U的空间。

如果是2U的服务器一般就能入10台左右，再加上要放置交换机，路由器等设备。

16、核心机房设备间子系统为光纤时：

• 光纤配线架：=管理间数*光纤芯数

• 光纤跳线（ST-LC）：=管理间数*光纤芯数

• 尾纤（ST）：=管理间数*光纤芯数

• 耦合器（ST）：=管理间数*光纤芯数

• 统计信息点数，包括各房间和机房，填入点位分布表中;　　
• 确定是否超长?如超长，应在何处设置子配线间，几个?如有子配线间，那么交换机的数量也相应有变化。　
• 确定路由的走向;

当然，你如果想要得到精准数据的话，那也可以，把楼层每个点位的线缆用法实测清楚，然后做个表格即可。

线缆精准算法

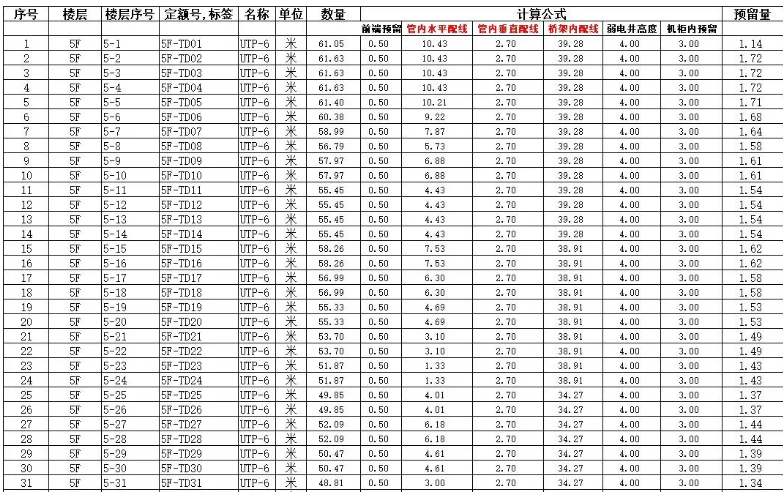

先做出点位表，然后填入各点位相应的数据。

像这样，这个表格就比较清楚了，每个点位的线缆用量，一目了然，很精准，就是麻烦点，需要我们了解点位的前端预留、管内水平配线、管内垂直配线、桥架内配线、弱电井高度、机柜内预留、构件数等信息。
